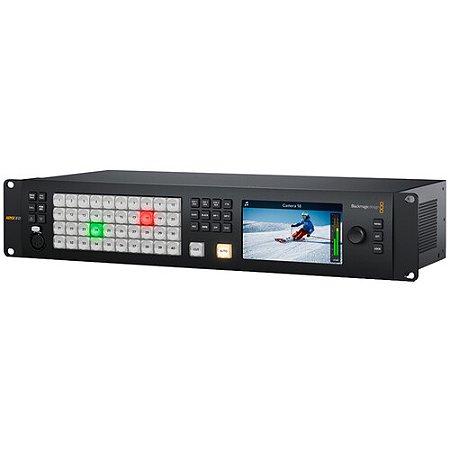

Blackmagic Design ATEM 4 M/E Constellation 4K Switcher

• Suporta 12G-SDI a 10 bits
• 40 entradas 12G-SDI
• 24 saídas 12G-SDI
• Saída de webcam via USB-C
• Conversor de taxa de quadros/formato por entrada
• Mixer de áudio de 156 canais
• 16 x Upstream, 4 x Chaveador Downstream
• Chaveadores de Chroma/Luma
• Geradores de cores/padrões

Visão geral do Blackmagic Design Atem Constellation 4K

O  ATEM 4 M/E Constellation 4K Switcher da Blackmagic Design possui 40 entradas 12G-SDI e 24 saídas 12G-SDI, e se conecta a uma ampla gama de câmeras e fontes, fornecendo vídeo em resoluções de até 10 bits UHD 4K60 por meio das saídas de programa 12G-SDI ou saídas de webcam 1080p e 720p via USB-C. O switcher possui quatro saídas multiview com até 16 janelas roteáveis ​​que podem exibir entradas, vídeo codificado, gráficos e fotos do pool de mídia, bem como a saída do programa. Cada entrada se conecta a um mixer de áudio Fairlight integrado com suporte para até 156 canais de áudio.

O switcher também possui uma entrada de vídeo de referência, e cada entrada possui um sincronizador de quadros, conversor de taxa de quadros e conversor de formato, permitindo que você misture e combine câmeras que não têm recursos de genlock. Keyers e efeitos upstream e downstream são suportados em tempo real. O switcher pode ser controlado usando o painel frontal integrado, painéis Blackmagic ATEM opcionais ou por meio do software de controle para download.

Potência de transmissão avançada

O switcher apresenta um design compacto de montagem em rack com um painel de controle integrado e um grande LCD para que você possa ver a saída do programa e alterar as configurações do switcher por meio de menus na tela. O design compacto é perfeito para produção ao vivo portátil, com a parte traseira do switcher incluindo conexões para entradas 12G-SDI, saídas auxiliares, áudio balanceado e Ethernet para controle. Os 4 modelos M/E incluem RS-422 para controle serial e conexões de áudio digital MADI. Mesmo com toda essa potência, o switcher é extremamente silencioso com seu inovador sistema térmico de alta eficiência.

DVE integrado

O switcher apresenta quatro DVEs independentes que permitem reposicionar gráficos e até 4 DVEs independentes que permitem reposicionar gráficos e criar composições picture-in-picture com resultados impressionantes. O DVE permite criar efeitos picture-in-picture profissionais com bordas 3D personalizáveis, sombras e iluminação. Os DVEs também podem ser usados ​​para criar transições DVE incríveis com efeitos squeeze e swoosh para adicionar emoção à sua programação. Você pode até mesmo combinar transições DVE com gráficos personalizados para criar suas próprias transições de wipe gráficas.

Processamento SuperSource

Além dos DVEs nas linhas M/E, o modelo 4 M/E inclui poderosos processadores multicamadas SuperSource com oito camadas DVE extras mais uma camada de fundo, todas aparecendo para o ATEM Constellation HD como uma fonte de entrada adicional. Qualquer entrada de vídeo do switcher pode ser usada para cada DVE SuperSource, então tudo é colocado em camadas sobre um fundo personalizado de pool de mídia. O SuperSource é como ter um switcher VFX multicamadas extra integrado. O SuperSource é perfeito para fazer exibições picture-in-picture para entrevistas porque você pode configurar o efeito enquanto mantém os DVEs principais livres para outras tarefas.

Multivisualização

Configurável para 16, 13, 10, 7 ou 4 visualizações, inclui monitoramento de programa, pré-visualização, entradas, reprodutores de mídia, DSK e feed limpo com rótulos opcionais e medidores de áudio. O modelo 4 M/E apresenta quatro saídas multiview.

Talkback de transmissão profissional

Para manter as equipes trabalhando como uma única equipe criativa, o ATEM Constellation apresenta talkback integrado. O Talkback suporta um conector de fone de ouvido XLR de 5 pinos, além de um conector RJ12 montado na parte traseira para interface com sistemas talkback padrão da indústria, como ClearCom ou RTS. Você obtém controle total do talkback, incluindo loops de programa e engenharia, controle de tom lateral para ouvir o microfone do fone de ouvido nos fones de ouvido e mixagem de programa. O ATEM Constellation HD também suporta talkback SDI que usa os canais SDI 15 e 16 para comunicação bidirecional com câmeras Blackmagic Design. Você pode até usar os canais 13 e 14 para talkback de engenharia. É até possível mixar o microfone talkback no áudio do programa para narrações.

Pool de mídia

O media pool integrado armazena gráficos e animações RGBA com qualidade de transmissão que podem ser reproduzidos instantaneamente pelos quatro media players. Os media players simplesmente aparecem como fontes de entrada adicionais no ATEM Constellation HD, então você não precisa usar entradas SDI extras para gráficos. O media pool integrado armazena gráficos para uso com os media players. O modelo 4 M/E pode armazenar 60 fotos e animações de 1200 quadros, com quatro videoclipes de até 1080p60. Você pode gerenciar facilmente todas as suas mídias usando o ATEM Software Control incluído ou baixar diretamente do Photoshop usando o plug-in ATEM Photoshop.

Chaveadores cromáticos

Para notícias ou trabalho de set virtual, este switcher apresenta muitos keyers avançados ATEM para keying de croma ou luminância de alta qualidade. O keyer de croma é incrivelmente poderoso e apresenta um seletor de cores para amostrar cores de fundo para a geração automática dos parâmetros de key. Você obtém controles precisos para borda e reflexo, e há até mesmo um corretor de cor de primeiro plano para que você possa combinar a "aparência" da camada de primeiro plano com a camada de fundo, tornando possíveis composições perfeitas. O keyer também pode ser usado para keying de padrão e DVE. Você obtém 16 Keyers avançados ATEM no modelo 4 M/E.

Chaveadores Chroma Upstream

Com quatro chroma keyers upstream por linha M/E, você obtém a solução perfeita para construir conjuntos virtuais. Com tantos chroma keyers ATEM Advanced, você pode usar um keyer por câmera para criar uma composição perfeita da câmera sobre o fundo personalizado. O modelo 4 M/E tem keyers suficientes para gerar um conjunto virtual de 4 câmeras. Você pode usar processadores de imagem externos para conjuntos virtuais ou pode até mesmo construir um conjunto virtual de câmera fixa carregando fundos de imagem estática pré-renderizados dos media players e do media pool. Você pode configurar macros para alterar câmeras e carregar o fundo correto nos media players. Com tanta flexibilidade, você pode experimentar diferentes configurações de estúdio.

Painel de controle do software ATEM

O ATEM Software Control Panel oferece controle total sobre seu switcher e está incluído gratuitamente. O ATEM Software Control Panel apresenta uma interface lindamente projetada com um switcher visual e paletas de parâmetros para fazer ajustes rápidos. Vários usuários podem se conectar ao switcher via Ethernet e todos trabalham em diferentes partes do evento ao mesmo tempo. O ATEM Software Control também permite que você acesse o controle da câmera, mixagem de áudio, mídia, programação de macro e até mesmo controle de gravadores de disco HyperDeck. Você pode até salvar o estado completo do switcher como arquivos XML, além de todas as mídias serem copiadas do pool de mídia. Você pode executar o software no macOS ou Windows.

Suporta Painéis de Controle Opcionais

Três modelos de ATEM Advanced Panels estão disponíveis. Os ATEM Advanced Panels apresentam um layout de estilo M/E familiar e padrão da indústria. Cada painel tem LCDs integrados para menus, botões de alta qualidade com cor de iluminação personalizável, um joystick DVE e um fader T-bar. Você pode até mesmo configurar e acionar macros. Todas as fileiras de botões M/E incluem LCDs integrados para rotulagem dinâmica de botões de entrada. O modelo 1 M/E apresenta uma única fileira M/E com 10 botões de entrada. O modelo 2 M/E apresenta 2 fileiras M/E com 20 botões de entrada. O enorme modelo 4 M/E apresenta quatro fileiras M/E com 40 botões de entrada por fileira e quatro telas LCD de controle de sistema independentes.
