Mesa de Vídeo Switcher BlackMagic ATEM MINI EXTREME ISO G2

• Comutador de transmissão ao vivo HDMI de 8 canais
• Design totalmente novo, suporta até 1080p60.
• Portas Ethernet de 1G e 10G, slot CFexpress
• 3 saídas HDMI atribuíveis independentemente
• Mesa de mistura de áudio de 26 entradas e 2 canais
• Conversor de taxa de quadros e formato de entrada
• Entrada MADI, entradas XLR analógicas de linha/microfone
• Saída HD Multiview com até 16 visualizações
• Duas portas USB-C e Thunderbolt
• 4 manipuladores upstream, 2 manipuladores downstream

Visão geral do Blackmagic Design ATEM Mini Extreme G2

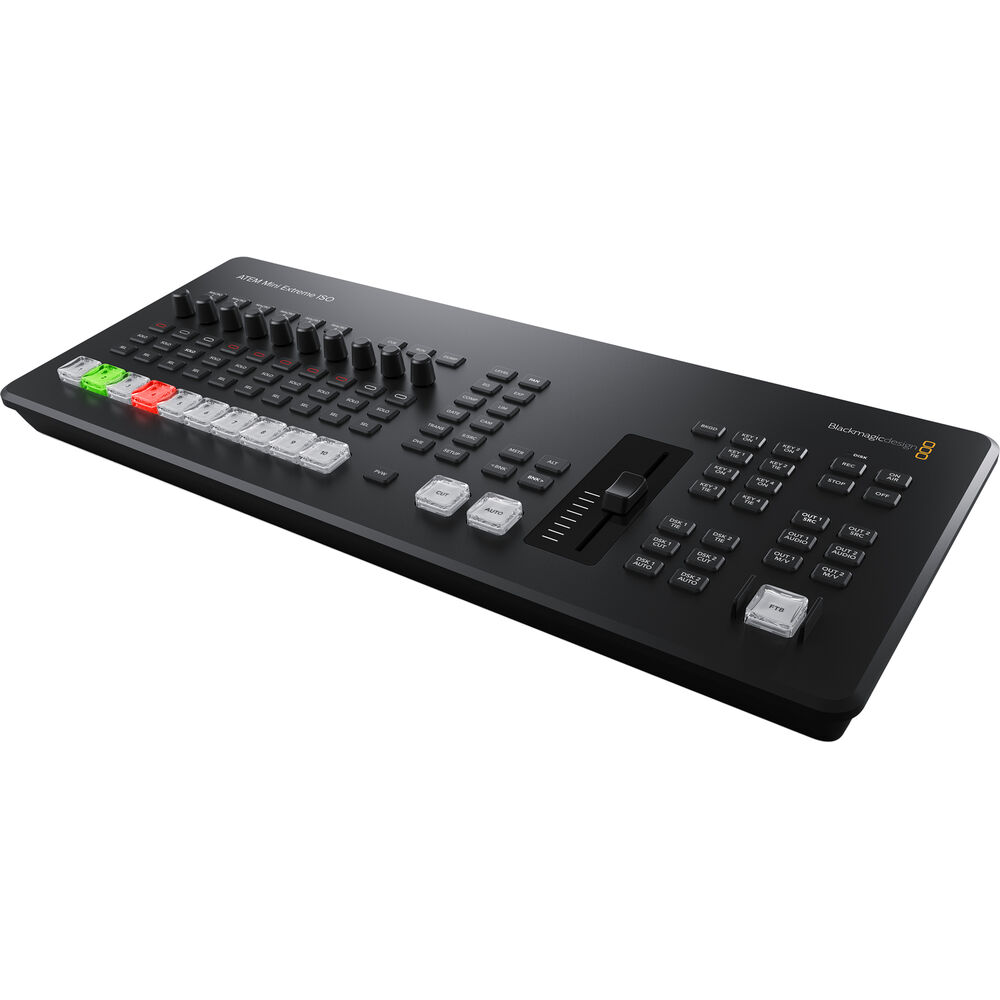

O ATEM Mini Extreme ISO G2 Switcher da Blackmagic Design é um switcher de produção ao vivo atualizado com 8 entradas para transmissões ao vivo, com painel de controle integrado e recursos avançados de transmissão. Além de transmitir ao vivo usando protocolos RTMP, você também pode enviar seu programa como se fosse uma webcam via USB. Os novos recursos incluem um teclado totalmente redesenhado com vários controles de botão giratório, grandes botões de seleção de fonte NKK em vermelho/verde, um fader físico, um slot CFexpress e uma porta Thunderbolt para gravação, além de um layout de botões mais funcional.

Interface de controle atualizada

O ATEM Extreme ISO G2 inclui botões grandes de seleção de fonte para mixagem de áudio, gravação e controle de streaming, além de botões de seleção de saída que permitem alternar a saída de vídeo entre câmeras, programa e multiview. Um novo fader físico proporciona controle tátil adicional. No painel traseiro, encontram-se conexões HDMI para câmeras ou computadores, entradas de áudio XLR e MADI, USB para saída de webcam, Thunderbolt para gravação/reprodução e quatro saídas HDMI para vídeo de programa/pré-visualização.

Você pode usar a conexão Ethernet para transmitir o sinal para sua rede ou usar a saída USB-C para que sua transmissão seja reconhecida como uma entrada de webcam por praticamente qualquer software de vídeo, como Zoom, Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster e outros.

Comutador M/E

Alterne, adicione efeitos, faça correção de cores e chroma key em tempo real usando os botões da superfície de controle ou o painel de controle do software. As funções CCU estão disponíveis para controlar câmeras Blackmagic Studio e URSA Mini/Broadcast/Micro Studio a partir do switcher. O ATEM Mini Extreme ISO G2 suporta até nove camadas, com quatro keyers upstream e dois downstream, até quatro chroma keyers, até quatro keyers lineares, dois DVE com bordas e sombras projetadas, cinco geradores de padrões e dois geradores de cores. Projetado para streaming ao vivo ou webcam, o Mini Extreme ISO G2 possui quatro saídas HDMI para conectar monitores e suporta até 16 telas em multiview.

Saída ISO

A etiqueta ISO do switcher permite gravar individualmente cada um dos oito vídeos de entrada em MP4, bem como a saída do programa através de uma das portas USB-C. O switcher gera automaticamente um arquivo de projeto do DaVinci Resolve para que você possa editá-lo e fazer alterações posteriormente. As oito entradas HDMI independentes deste versátil switcher aceitam todos os sinais HD populares até 1080p60. Cada entrada possui conversores de taxa de quadros e formato discretos, e suporta resincronização para alternar perfeitamente entre uma variedade de câmeras profissionais e domésticas, consoles de jogos e feeds de computador.

Thunderbolt para reprodução ao vivo

Com a porta Thunderbolt no modelo ATEM Mini Extreme ISO G2, você obtém reprodução de preenchimento e chaveamento, captura, acesso Ethernet ao cartão CFexpress e alimentação lenta, tudo com uma única conexão de computador. Isso significa que você pode usar o DaVinci Resolve como um sistema completo de replay ao vivo.

O DaVinci Resolve pode exibir a entrada de vídeo ao vivo do switcher e, ao pressionar o botão Ponto de Interesse (POI), o DaVinci alternará para a reprodução de todos os 8 arquivos ISO, permitindo que você selecione as câmeras e execute replays. Em seguida, você pode pré-carregar e sequenciar várias câmeras no mesmo replay.

Transmissão ao vivo

O switcher é ideal para entrevistas, pois permite conectar várias câmeras para closes do apresentador ou entrevistado, bem como planos gerais do ambiente. Além disso, o ATEM Mini é tão compacto que o operador pode realizar a troca de câmeras até mesmo em estúdios pequenos.

O ATEM Mini ISO G2 possui um mecanismo de streaming de hardware integrado para transmissões ao vivo via conexão Ethernet, sem a necessidade de um computador. Isso significa que você pode transmitir ao vivo para o YouTube, Facebook e Twitch com alta qualidade, sem perda de quadros e com configurações mais simples. Basta selecionar o serviço de streaming e inserir a chave de transmissão.

Suporte para telefones 4G e 5G

Se você estiver fazendo produção ao vivo em locação, os modelos ATEM Mini Extreme permitem conectar um celular Apple ou Android à porta USB para usar dados móveis. É também uma ótima opção de backup para a conexão Ethernet principal, evitando a interrupção da transmissão caso a conexão cabeada seja afetada. O switcher alternará automaticamente para o celular como conexão principal, e a porta USB também carregará o aparelho, evitando que a bateria descarregue.

Grupo de mídia

A Extreme ISO G2 permite editar seu evento ao vivo, pois grava múltiplos fluxos de vídeo simultaneamente, incluindo feeds limpos de todas as entradas e do programa. As imagens do Media Pool utilizadas também são salvas junto com os arquivos de vídeo. Os arquivos de vídeo incluem metadados como timecode sincronizado e números de câmera. Imagine reeditar seu programa com novas correções de cor, efeitos e gráficos. Até mesmo as fontes de áudio são gravadas, permitindo que você faça remixagens profissionais.

Compatibilidade

Ele também é compatível com o ATEM 1 M/E Advanced Panel, bem como com o ATEM Streaming Bridge e o ATEM Camera Control Panel. O ATEM Mini Extreme ISO G2 pode ser configurado usando o utilitário Videohub Hardware Panel Setup da Blackmagic para rotear fontes para destinos usando o Videohub Smart Control Pro e o Videohub Master Control Pro.

Gravação

O switcher também suporta a gravação direta dos seus dados de streaming em pen drives USB ou cartões CFexpress. Isso significa que você obtém tempos de gravação muito longos nos mesmos arquivos de vídeo H.264 com áudio AAC que você transmitiu, permitindo o upload direto para sites de vídeo online como YouTube ou Vimeo.

A gravação em vários discos também é suportada através de um hub USB ou do Blackmagic MultiDock, permitindo que, quando um disco estiver cheio, a gravação continue em um segundo disco, garantindo uma gravação ininterrupta. As configurações de gravação e a seleção de disco são definidas no ATEM Software Control, e há uma visualização do status da gravação na multiview integrada. Você pode até mesmo iniciar a gravação remotamente em câmeras Blackmagic Pocket Cinema conectadas.

Integração de Software

O Mini Extreme ISO salva um arquivo de projeto do DaVinci Resolve, permitindo que você abra sua produção ao vivo como um vídeo editado com um único clique. Todos os cortes, transições e gráficos do Media Pool serão carregados, possibilitando ajustes e edição da sua produção ao vivo a partir da gravação original. Se você gravou os arquivos originais da câmera em formato Blackmagic Raw, poderá vinculá-los novamente e aproveitar os recursos de correção de cores do DaVinci Resolve.

O switcher também é compatível com o aplicativo ATEM Software Control, permitindo acesso completo à mixagem de áudio com efeitos, carregamento de imagens estáticas, salvamento do estado do switcher como um arquivo XML e até mesmo programação avançada de macros. Caso precise reproduzir clipes, você pode até controlar gravadores de disco HyperDeck via Ethernet.

Efeitos de vídeo

Uma das vantagens do ATEM Mini é o nível de produção profissional que ele permite, graças à variedade de efeitos de vídeo integrados. O botão "Cut" garante um corte instantâneo ao alternar entre fontes. O botão "Auto" é um termo técnico usado em grandes mesas de corte para transmissão, que se refere à ativação de transições com efeitos de vídeo. Há botões de duração para os efeitos de vídeo, permitindo configurações de 0,5, 1, 1,5 e 2 segundos. Você também pode selecionar o tipo de efeito desejado, incluindo "Mix", que realiza uma transição suave entre as fontes, e "Dip", que aplica um fade através de uma cor durante a transição. Ou ainda, utilize os divertidos efeitos DVE, que movem a imagem para fora da tela durante a transição entre as fontes.

Recursos de áudio

Com duas entradas de áudio XLR independentes, você pode conectar microfones de mesa e de lapela, ou um reprodutor de música para gerar uma música de introdução após o início da transmissão ao vivo, mas antes do início do programa. Com duas entradas de áudio estéreo adicionais, você pode garantir que o apresentador e o convidado tenham microfones de lapela durante entrevistas. Todas as entradas de áudio do ATEM Mini incluem botões no painel para ajustar o nível de áudio e habilitar as entradas no mixer de áudio.

Ele integra um mixer de áudio Fairlight com todas as entradas HDMI, e ambas as entradas de microfone estão conectadas ao mixer de áudio, permitindo mixar ao vivo a partir de todas as fontes de áudio. Também adiciona uma saída para fones de ouvido.

Conversão de formato

Cada uma das entradas HDMI possui seu próprio conversor de padrões dedicado. Isso significa que o ATEM Mini converterá automaticamente fontes 1080p, 1080i e 720p para o padrão de vídeo do switcher. Por padrão, o switcher definirá seu formato de vídeo automaticamente; no entanto, você também pode configurá-lo para qualquer padrão de vídeo.

As saídas HDMI são verdadeiras saídas auxiliares, permitindo alternar facilmente entre cada entrada HDMI e a saída. Você pode até mesmo direcionar a entrada 1 diretamente para a saída HDMI para produções de eSports com baixa latência. Além disso, os modelos ATEM Mini Extreme suportam dois loops diretos de baixa latência. A saída HDMI pode exibir uma visualização múltipla completa, permitindo que você veja todas as entradas, o programa, a pré-visualização e o status da transmissão em um único monitor.
