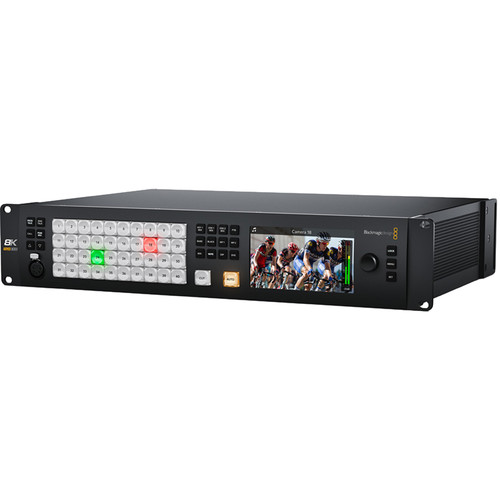

Blackmagic Design ATEM Constellation 8K

• 40 entradas 12G-SDI, 2 saídas 12G-SDI
• 24 saídas AUX 12G-SDI
• Conversor de padrões em cada entrada
• 4 x DVE, 16 x Keyers
• 4 x reprodutores de mídia
• 4 x Saídas Multiview
• Tela LCD integrada
• Painel frontal ou controle Ethernet
• Mixer de áudio Fairlight integrado
• Conectores de Talkback dianteiros e traseiros

Visão geral do Blackmagic Design ATEM Constellation

O Blackmagic Design ATEM Constellation 8K  é um switcher poderoso em um chassi de 2 RU que pode facilmente lidar com vídeo 4K e suporta 8K. Ele possui um painel de controle integrado na parte frontal e 40 entradas 12G-SDI, com duas saídas principais e 24 AUX 12G-SDI. Cada entrada tem seu próprio conversor de padrões, o que permite alternar perfeitamente entre as entradas, não importa o formato. O Constellation 8K incorpora quatro DVE, 16 Keyers e quatro reprodutores de mídia, permitindo flexibilidade na criação do seu programa. Quatro saídas multiview permitem a visualização de 4, 7, 10, 13 ou 16 visualizações simultâneas.

A tela de visualização LCD relativamente grande na parte frontal da unidade exibe o vídeo de entrada com um rótulo do número de entrada. Você pode controlar o Constellation 8K localmente por meio dos botões do painel frontal ou pode usar o conector Ethernet integrado para controlar o sistema de um computador usando o software do painel de controle incluído. O mixer de áudio Fairlight integrado suporta 80 canais de áudio desincorporado de SDI, mais 64 canais via MADI. A funcionalidade Talkback está disponível por meio do XLR de 5 pinos na parte frontal da unidade ou do conector RJ12 na parte traseira.

Mix-minus é suportado

Existem 4 keyers de transição (Stinger/DVE)

Suporta até 28 camadas em UHD e 7 camadas em 8K

21 geradores de padrões estão disponíveis em Ultra HD, enquanto apenas 9 estão disponíveis em 8K

Suporte para 2 geradores de cores

4 DVE com bordas 3D e sombra projetada são suportados em Ultra HD; um é suportado em 8K

O controle é feito por meio de botões de pressão frontais com botões iluminados, software ou um painel de hardware opcional.

64 janelas roteáveis ​​em Ultra HD e 16 em 8K

Suporte Tally (vermelho para programa, verde para pré-visualização)

Em geral

• O ATEM Constellation 8K apresenta os seguintes recursos integrados:
• 16 keyers upstream em Ultra HD, 4 em 8K com suporte para keying chroma, linear e luma
• 4 keyers downstream em Ultra HD, 2 em 8K.
• 16 chroma keyers avançados em Ultra HD, 4 em 8K
• A comunicação Talkback é suportada

Painel de controle do software ATEM

O ATEM Software Control Panel incluso fornece controle sobre o switcher. Apresentando uma interface bem projetada com um switcher visual e paletas de parâmetros para fazer ajustes rápidos, o ATEM Software Control também permite que você acesse o controle da câmera, mixagem de áudio, mídia, programação de macro e até mesmo controle de gravadores de disco HyperDeck.

Mixer de áudio Fairlight integrado

O ATEM Constellation possui um mixer de áudio Fairlight integrado que possibilita fazer mixagens de som ao vivo extremamente complexas. O mixer interno suporta até 156 canais. Oitenta canais de mixer são desincorporados das entradas SDI, e cada canal de entrada possui um equalizador paramétrico de 6 bandas de alta qualidade e compressor, limitador, expansor e noise gate, bem como panorâmica completa. Canais extras para a entrada analógica, microfone talkback e reprodutores de mídia também são suportados, e os recursos de mixagem de áudio podem ser controlados por meio do ATEM Software Control, um painel compatível com Mackie ou Fairlight Audio Console.

Keyers avançados

O ATEM Constellation 8K possui 16 ATEM Advanced Keyers para keying de croma ou luminância de alta qualidade. O chroma keyer possui um seletor de cores para amostrar cores de fundo para geração automática dos parâmetros de key. Controles precisos para borda e flare são suportados, e há até mesmo um corretor de cor de primeiro plano, para que você possa combinar a "aparência" da camada de primeiro plano com a camada de fundo para fazer composições perfeitas. O keyer também pode ser usado para keying de padrão e DVE. Então, quando você muda para 8K, você ainda obtém quatro ATEM Advanced Keyers 8K independentes de resolução total.

Transições Integradas

Incorporado ao ATEM Constellation 8K há uma variedade de transições nativas 8K com qualidade de transmissão, como mix, dip, wipe e muito mais. Todas as transições podem ser personalizadas ajustando parâmetros como duração, cor da borda, largura da borda, posição e direção. As transições são totalmente nativas 8K. Também estão incluídas transições DVE, adequadas para wipes e stingers gráficos quando usadas com os media players internos.

Pool de mídia

O media pool integrado armazena gráficos e animações RGBA com qualidade de transmissão que podem ser reproduzidos instantaneamente pelos dois media players. O media pool pode armazenar até 24 fotos 8K de resolução total ou 64 fotos Ultra HD ou HD. Os clipes de motion graphics para uso em animações e stingers podem ter até 100 quadros RGBA 8K, 400 quadros em Ultra HD ou 1600 quadros em 1080 HD.
